Le pile possono essere unite tra di loro:

Galleria d'immagini

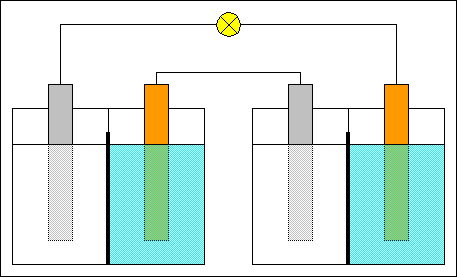

Pile in serie Pile in parallelo (vista dall'alto)

• in serie, cioè collegando il polo positivo di una con quello negativo dell'altra ottenendo la sequenza + | - | + | - | + | - ecc. In questa configurazione la forza elettromotrice risultante è pari alla somma delle forze elettromotrici delle singole pile costituenti;

• in parallelo (ma ciò è possibile solo se le pile hanno tutte la stessa fem), cioè collegando tra loro da un lato tutti i poli positivi e dall'altro tutti i poli negativi. In questo caso la forza elettromotrice risultante resta immutata, ma aumenta la durata della pila a parità di carico.

Ad esempio, la forza elettromotrice che si misura fra i terminali della pila ottenuta disponendo in serie le due pile Zn | Zn⁺⁺ || Cu⁺⁺ | Cu e Cu | Cu⁺⁺ || Ag⁺ | Ag è di 1,56 V. Tale valore è infatti la somma della forza elettromotrice di 1,10 V della prima pila con quella di 0,46 V della seconda. Ovviamente si sarebbe potuta ottenere la stessa fem con la singola pila Zn | Zn⁺⁺ || Ag⁺ | Ag .
