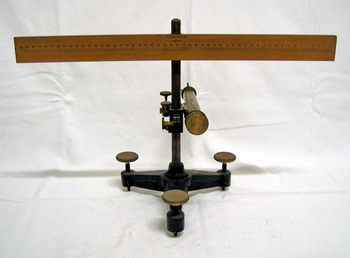

Cannocchiale di Edelmann
Datazione	Ottobre 1883
Lo strumento, anche associato al nome del fisico, ingegnere e costruttore tedesco di strumenti Max T. Edelmann (1845-1913), utilizzava il "metodo di Poggendorff soggettivo" (o "metodo subbiettivo") per misurare l'angolo con cui ruota un oggetto, nel caso specifico lo specchietto presente su certi modelli di galvanometri. In tale metodo si illuminava fortemente la scala graduata (incisa specularmente, ovvero a rovescio) e se ne osservava l'immagine riflessa dallo specchietto del galvanometro attraverso il cannocchiale, ancora perfettamente funzionante e dall'elevato ingrandimento. Il metodo è piuttosto preciso, ma alla lunga affatica l'occhio.
Pagina del Museo Virtuale	Cannocchiale di Edelmann
Cataloghi Nº Voce Inv. 2016 539 Cannocchiale di Edelmann          Numerazione provvisoria! Inv. 1925a 303 Cannocchiale per galvanometro con scala Inv. 1870 519 Cannocchiale per galvanometro con scala
Sezione	elettrodinamica
Vetrina	S
Stato di conservazione	Completo Funzionante Integro	Larghezza 52.0 cm Profondità 36.0 cm Altezza 34.0 cm
Materiali
Fonti
Battelli A. - Cardani C., Trattato di fisica sperimentale ad uso delle università, Francesco Vallardi, Milano, 1922, Vol. 1, pag. 255, fig. 157 Bernardi G., Apparecchi di fisica, III Edizione, Ditta Prof. Gaetano Bernardi, Tranto, 1931, pag. 39, fig. 10157 Cazin A., Traité théorique et pratique des piles électriques, Gauthier-Villars, Paris, 1881, pag. 15, fig. 5 Galileo Officine, Apparecchi per l'insegnamento della fisica, Officine Galileo, Firenze, 1929, pag. 30, fig. 5036 Ganot A., Trattato elementare di fisica sperimentale e applicata e di meteorologia, Francesco Pagnoni, Milano, 1883, pag. 612, fig. 662 Gelcich G., Ottica, Hoepli, Milano, 1895, pag. 417, fig. 166 Jamin J., Piccolo trattato di fisica, B. Pellerano, Napoli, 1880, pag. 298, fig. 235 Magrini R., Apparecchi per l'insegnamento della fisica, Officine Galileo, Firenze, 1940, pag. 58, fig. A153 Murani O., Trattato elementare di fisica compilato ad uso dei licei e degli istituti tecnici, Heopli, Milano, 1906, Vol. 2, pag. 374, fig. 332 Perucca E., Fisica generale e sperimentale, Unione Tipografico-Editrice Torinese, Torino, 1937, Vol. 2, pag. 49, fig. 60 Pinto L., Trattato elementare di fisica compilato ad uso dei licei, Cav. Antonio Moreno editore, Napoli, 1892, pag. 610, fig. 572 Premoli P., Nuovo dizionario illustrato di elettricit&agreve; e magnetismo, Soc. Editrice Sonzogno, Milano, 1904, Vol. 1, pag. 502, fig. 717
Le indicazioni aggiuntive che integrano le voci relative allo stato di conservazione hanno il seguente significato: (?) = forse completo; M = manutenzione; P = parziale; R = restaurato; D = usato per la didattica; NV = non verificato; X = verifica di funzionamento impossibile.
